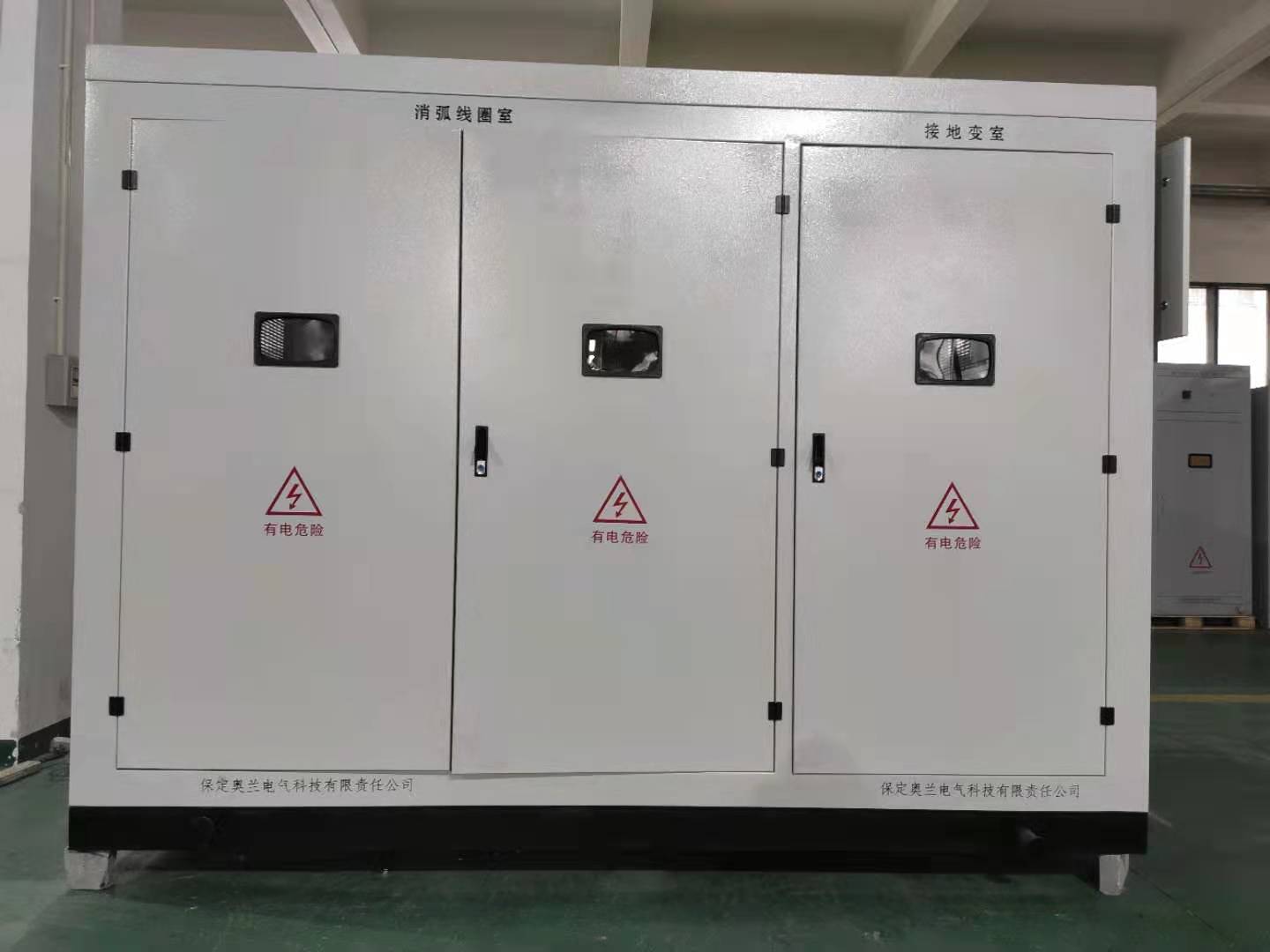

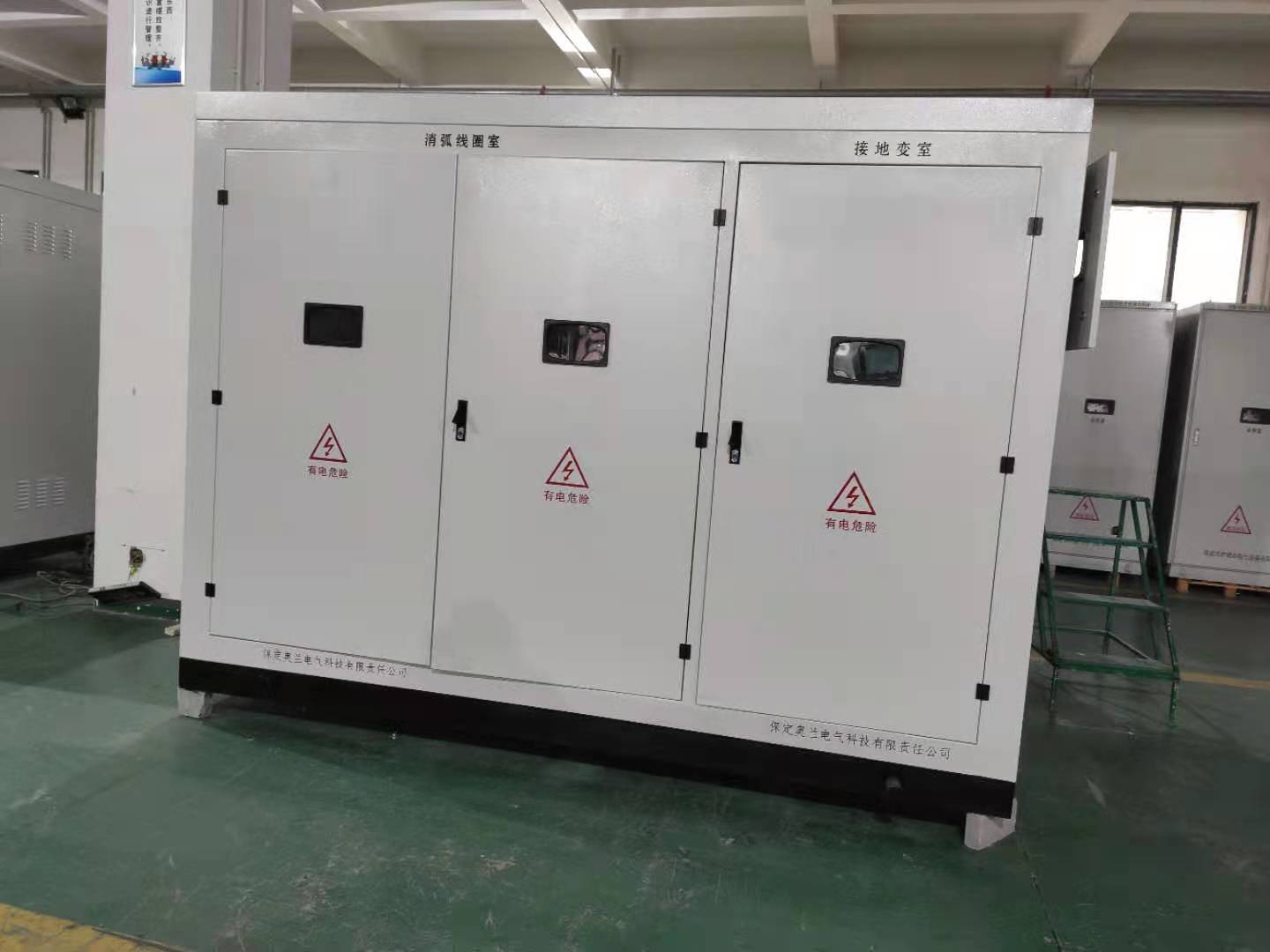

1、消弧線圈的選型
1.1 間接測量一下系統的單相接地電容電流,假定結果為Ic
1.2 根據測量結果計算補償上下限,計算方法如下:
上限=IC＋30%IC A
下限=選擇5或10A
確定裝置型號
AL-XHBZ-6/下限—上限 （6kV系統）
AL-XHBZ-10/下限—上限（10kV系統）
AL-XHBZ-35/下限—上限（35kV系統）
2、系統運行條件
2.1 系統額定電壓
2.2 系統頻率
2.3 系統中性點接地方式
2.4 電網容性電流變化范圍

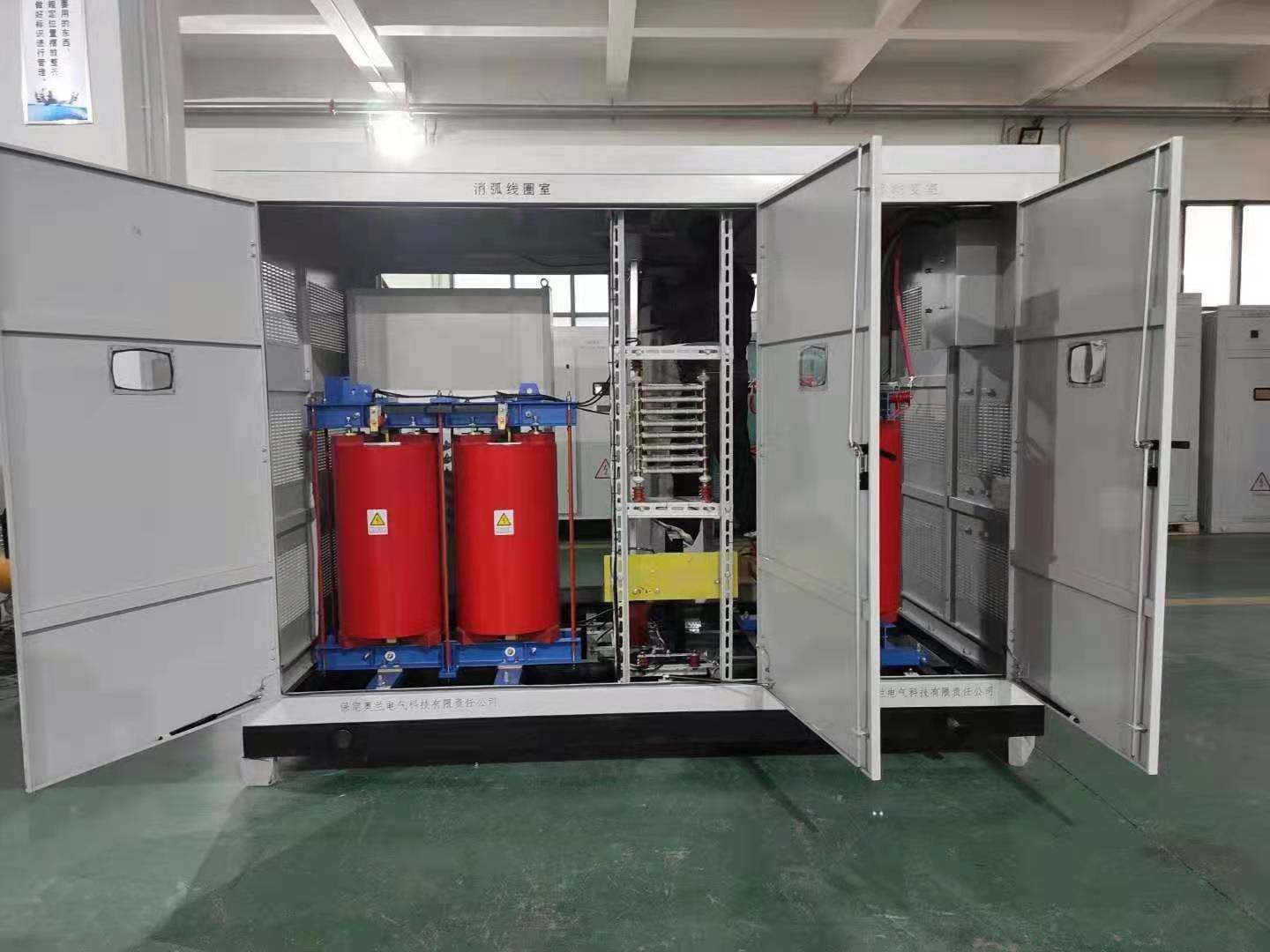

3、消弧線圈
3.1 額定電壓
3.2 補償電流的調節范圍(上下限之比可達10倍)，消弧線圈的容量=最大補償電流×系統相電壓
3.3 消弧線圈接地變壓器的防護等級
3.4 其他參數
4、接地變壓器
4.1 額定容量
4.1.1 根據系統的需要可選配接地變壓器（當母線接消弧線圈時，需裝接地變壓器；變壓器或發電機中性點接地不需裝接地變壓器）。
4.1.2 接地變壓器的容量等于1.1 倍消弧線圈的容量,根據用戶要求接地變壓器可帶二次,用戶提供輸出容量。
4.1.3 若帶二次，接地變壓器的容量是消弧線圈容量和二次容量之和。
4.2 額定電壓
