一、概述

保定奧蘭電氣科技有限責任公司擁有研發隊伍和專用設備，專注于配電系統中性點接地保護系列產品、繼電保護裝置、過電壓保護裝置的研發、生產和銷售。公司所生產的AL-JCG系列發電機中性點接地開關柜是針對國內外網絡通訊行業大力發展而興起的各種大數據中心項目而研發的、與發電機組配套的電氣設備。目前已廣泛應用于各地聯通/移動/電信云計算數據中心動力配電等重要電力用戶配電網以及發電廠廠用電系統。

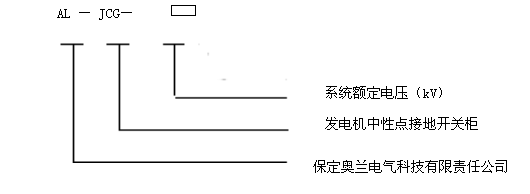

二、型號說明

三、一般使用條件：

1、海拔高度：不超過3000m；

2、環境溫度：-30℃～+50℃；

3、相對濕度：不大于95%（25℃）；

4、安裝場所：空氣中不含化學氣體和蒸氣，無塵埃；

5、電網頻率：48～52Hz（50 Hz系統），58～62 Hz（60 Hz系統）；

6、適用于：戶內、戶外；

7、安裝點：正常狀態下中性點位移不超過運行相電壓的3%。

四、執行標準

      DL/T620-1997     交流電氣裝置的過電壓保護和絕緣配合
      GB/T16927.1-1997 高電壓試驗技術 第一部分：一般試驗要求

GB14808-93              交流高壓接觸器
      GB4208-93        外殼防護等級（IP代碼）
      IEEE32-1972標準 中性點接地裝置的技術、術語和試驗

五、裝置工作原理及參數描述

系統中有多臺發電機并列運行，其中性點均可通過一臺單相高壓真空接觸器連接到中性點電阻器上并經其接地。

發電機中性點接地開關柜的基本控原理可以根據客戶需要實現某一時刻系統中只有1臺發電機的中性點經電阻器接地；或者對應發電機運行狀態多臺接地。接觸器的控方式包括自動和手動，配置轉換開關實現切換，手動控由我公司通過按鈕或旋鈕實現接觸器的閉合和斷開，自動方式需客戶提供發電機出口斷路器無源常開接點信號；自動控方式下，多臺接觸器的投切可由客戶實現自動邏輯，也可以由我公司實現邏輯，我公司采用的由西門子PLC可編程邏輯制器來實現多臺接觸器的自動制，也可以用繼電器觸點連鎖實現接觸器的制。

發電機中性點接地開關柜配套電阻柜實現發電機中性點經電阻器接地，發電機中性點接地開關柜與電阻柜之間采用單芯電纜連接，該部分電纜由用戶自備。若接觸器數量較少時，也可考慮接觸器與電阻器裝在一個柜子里。

接觸器選用JCZ型，額定電流有250A、400A、630A不同等級，控電源通常采用DC220V。

    我公司為專業生產廠家，技術力量雄厚，售前的技術交流咨詢可隨時到位。售后的安裝技術指導可按用戶要求及時進行。

六、產品包裝運輸

本產品裝箱時應放置在包裝箱底座上，并用螺栓緊固；柜體罩上塑料薄膜以防止運輸或存儲過程中灰塵或水汽浸入； 電阻柜包裝箱上明確標明交貨地點、設備名稱和運輸重量等； 貨到后，應用叉車或吊車卸貨；卸貨前應加以檢查，以確認運輸過程中貨物安全無損；建議采用原包裝將設備運抵安裝現場，以防止在運輸中可能出現的損壞。

七、檢驗驗收

用戶收到產品后，應立即進行檢查。

1、檢查裝箱單各項目數量與實物是否相符。

2、檢查產品的銘牌數據與定貨合同是否一致。

3、檢查出廠文件是否齊全。

4、檢查產品外觀有無磕碰、變形，內部電器部件及連接有無損壞，脫落和松勁，絕緣是否有臟物或異物等。

產品開箱檢查完畢，如不立即投入運行，應妥善保存或重新包裝。

八、產品安裝
  產品安裝前應做好基礎、接地系統、電纜溝、預埋好進出線電纜和保護管，安裝時，應滿足相關標準、規程規定，設備間需滿足相應電壓等級絕緣距離要求，同時考慮設備的通風、散熱以及設備安裝維護等要求。
    使用叉車將設備運抵安裝現場，取下固定底座的螺栓，小心開箱取出設備，拆包裝時應防止損壞外殼、頂部或側面安裝的套管（如果有）；使用叉車時應注意使叉車對準底殼的角鋼處，以免損壞設備底板。

本產品可安裝于專用基礎上或混凝土臺上，水平放置。通過柜底的螺栓孔用地腳螺栓固定在基礎上，若安裝于混凝土基礎上，建議采用膨脹螺栓來固定。

九、訂貨須知

訂貨時請告知以下參數

1、系統額定電壓：(kV)；

2、所配接觸器數量：根據發電機組數量而定；

3、是否加裝電流互感器（CT）：CT變比及容量，復合誤差；

4、進出線方式：上進下出，下進下出，可選；

5.柜體的材質、（IP）防護等級、色標及安裝地；
