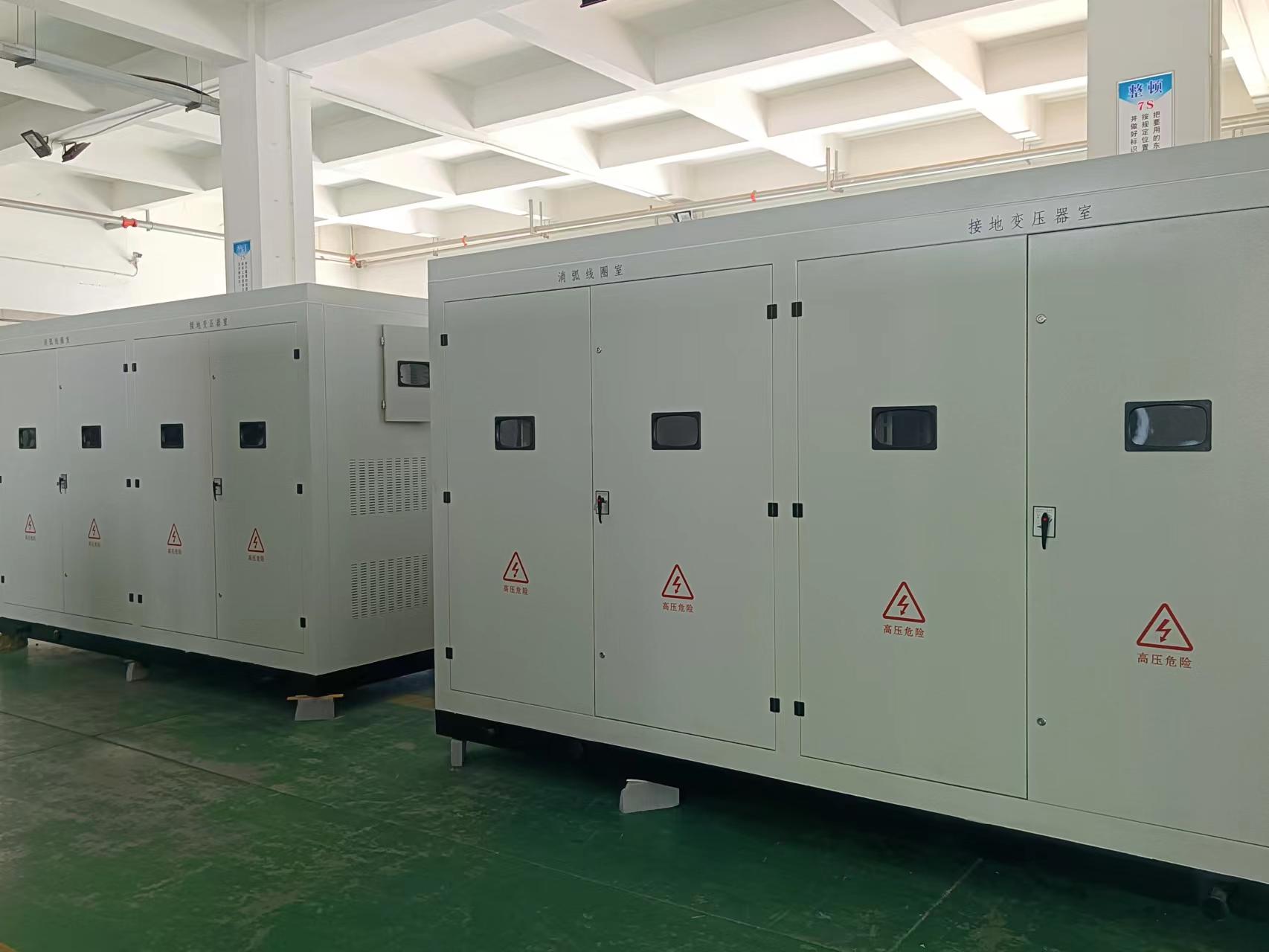

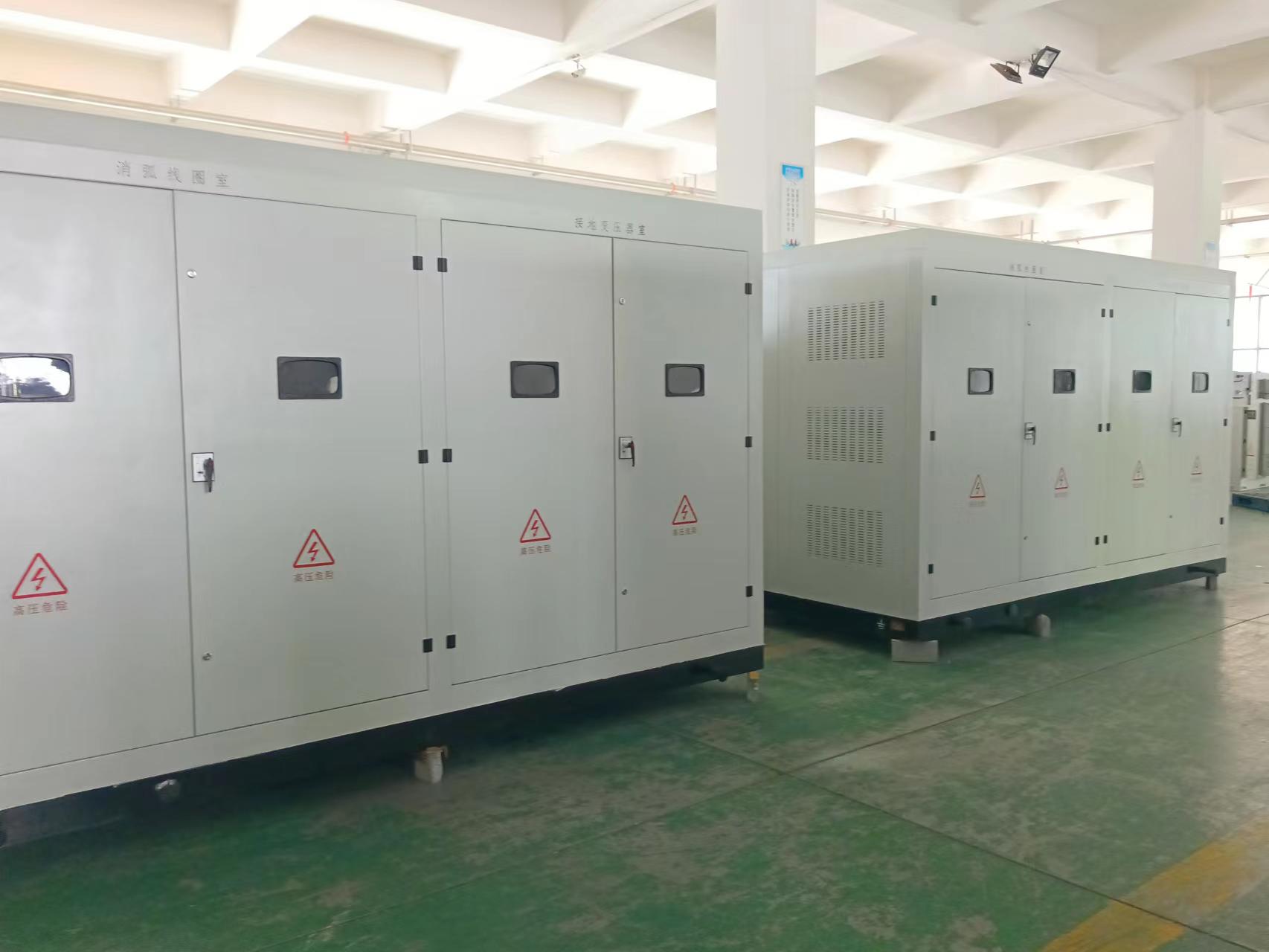

本產品適用于福清150MW漁光互補項目35kV接地變小電阻成套裝置的訂貨需求，它提出了對35kV接地變小電阻成套裝置本體及附屬設備的功能設計、結構、性能、安裝和試驗等方面的技術要求。
序號 | 名稱 | 單位 | 參數 | ||
一、接地變壓器 | |||||
1.1 | 絕緣方式 | 干式（F級） | |||
1.2 | 額定電壓 | kV | 37±2×2.5% | ||
1.3 | 額定頻率 | Hz | 50 | ||
1.4 | 接地變?nèi)萘?/span> | kVA | 800 | ||
1.5 | 站用變?nèi)萘?/span> | kVA | 400 | ||
1.6 | 聯結組及聯結組標號 | kV | ZN,yn11 | ||
1.7 | 工頻(1min)耐受電壓（有效值） | kV | 95 | ||
1.8 | 雷電全波沖擊耐受電壓（峰值） | kV | 200 | ||
1.9 | 冷卻方式 | 自冷（帶溫顯、溫控及遠傳功能） | |||
1.10 | 溫升限值 | K | ≤100 | ||
1.11 | 局放水平 | PC | ≤10（干式） | ||
1.12 | 噪音水平 | db | ≤55dB | ||
二、接地電阻器 | |||||
2.1 | 額定電壓 | kV | 37/√3 | ||
2.2 | 額定通流容量 | A | 200 | ||
2.3 | 標稱阻值 | Ω | 101 | ||
2.4 | 電阻器在25℃時的電阻值允許偏差 | % | ±5 | ||
2.5 | 短時(10s)允許升溫 |
K | ≤760 | ||
2.6 | 長期（2h）允許溫升 | ≤385 | |||
2.7 | 額定通流時間 | S | 10 | ||
2.8 | 電阻材質 | 不銹鋼合金 | |||
2.9 | 電阻材質熔點 | ℃ | 1375~1600 | ||
2.10 | 工頻試驗電壓（有效值） | kV | 95 | ||
2.11 | 外絕緣爬電比距 | mm/kV | ≥20（戶內） | ≥31（戶外） | |
三、電流互感器 | |||||
3.1 | 型式 | 干式LZZBJ9-35 | |||
3.2 | 變比 | A | 200/5 | ||
3.3 | 二次繞組(2個) | 廠家配 | |||
3.4 | 局放 | pC | < 30 | ||
3.5 | CT電氣連接位置電阻器首端/末端 | 電阻器末端（接地端） | |||
四、智能監控器 | |||||
4.1 | 功能 | 實時監測接地電阻的溫度、電流等運行狀態參數，并能通過通信和硬接點兩種方式上傳報警信號，通過硬接點方式上傳跳匣信號。 | |||
4.2 | 中性點電流測量誤差 | % | <2 | ||
4.3 | 溫度測量精度 | % | <2 | ||
4.4 | 工頻耐受電壓 | kV | 2 | ||
五、成套裝置箱殼 | |||||
6.1 | 箱體材質 | 冷扎鋼板或不銹鋼材質 | |||
6.2 | 外殼顏色 | 戶外噴塑，顏色待定 | |||
6.3 | 防護等級 | IP20（戶內） | IP54（戶外） | ||
6.4 | 進、出線方式 | 下進下出 | |||
