1 電阻接地時繼電保護的考慮

　　中性點經小電阻接地后，對單相故障而言，故障電流增大，并有零序電流產生，因而保護配置應增加零序保護。根據經驗，保護配置宜采用不同時限的零序電流保護，或采用零序方向保護。保護配置還應考慮：

(1) 配電線路采用零序電流互感器和反應工頻電流值的零序電流接地保護作為單相接地主保護，作用于跳閘。

(2) 保護整定值躲過本段電容電流，可靠系數可取 2.0 。

(3) 靈敏度按流過故障線路的電容電流校驗。靈敏系統工程 >1.25 。

(4) 本段母線電壓互感器的開口三角 3 U 0 作為信號。

(5) 零序 CT 最好采用套在三相電纜上的單個 CT 方式，以避免三個 CT 的誤差和飽和差異所造成的不平衡電流。

(6) 保護的配置可以通過時間進行配合，使故障范圍縮到最小。

2 電阻值的合理選取

　　采用中性點電阻接地時，電阻值的選取必須根據電網的具體情況，應綜合考慮限制過電壓倍數，繼電保護的靈敏度，對通信的影響，人身安全等因素。

    (1)對高阻接地，在系統發生單相接地時，允許帶故障運行，故障點電流應限制在 10A 以下。因此接地電阻 R 0 的選取為 Xc ≧ R 0 , 和 R 0 ≧ U φ /10A。 Xc 為系統每相對地容抗，U φ為系統相電壓。

   (2)對低阻接地

　　a 從降低內過電壓考慮根據TNA模擬和計算機計算，當I 0 ≥Ic時(I 0 為流過中性點電阻的電流，Ic為系統電容電流)，可將健全相過電壓倍數限制到2.8倍以下，當I 0 ≥1.5Ic時，可將健全相過電壓倍數限制到 2倍以下。I 0 ≥1.5Ic后，限制過電壓的效果已變化不大了。因此，可按1.5Ic≥ I 0 ≥Ic來選取電阻值。 R 0 = U φ / I 0 。

　　b 從保證繼電保護靈敏度考慮，電阻值越小越好，目前的微機保護一般都有零序保護功能，且起動電流值相當小，單相接地故障電流遠大于每條線路的對地電容電流，一般都能滿足零序保護的靈敏度要求。問題時當接地過渡電阻高時，繼電保護的靈敏度會受到影響。按照a)所選擇的電阻值，當過渡電阻不大于100Ω時，保護靈敏度一般沒有問題，對電纜為主的配電線路，過渡電阻一般都小于100Ω。

　　c 從降低對通信的干擾考慮，電阻不宜選得過小。我國四部協議規定，如通信電纜與大地間未裝放電器時，危險影響電壓不得大于430V，對高可靠線路，不大于630V。目前，深圳電網中性點電阻取15Ω，北京電網取10Ω，上海電網取5.7Ω。對應電流分別為400A，600A，1000A。均未造成對通信線路的影響。

　　d 從人身安全考慮，中性點接地電阻阻值越大越好。因?yàn)橹行渣c(diǎn)經低電阻在發生單相接地故障時，通過故障點的接地短路電流比較大，引起故障點地電位升高，有可能造成跨步電壓，接觸電勢超過允許值。因此，在選擇電阻值時，因根據地網接地電阻，保護動作時間，接地短路電流核算跨步電壓和接觸電勢是否超過規程。根據深圳，廣州，上海，北京的實踐經驗，并未因采用電阻接地造成跨步電壓和接觸電勢過高產生人身事故。

3結論

　　配電網中性點接地方式的選擇是具有綜合性的技術問題。中性點不接地、諧振接地、電阻接地各有其優缺點，應結合電網具體條件，通過技術經濟比較確定，也就是說，因每種中性點接地方式的系統，具有獨自的優點，得到了發展。在同一城市同級標稱電壓，多種中性點接地方式的系統并存。那種按電壓等級“一刀切”決定中性點接地方式是不對。因每種中性點接地方式的系統，具有獨自的缺點(弊端)。所以，在選擇時必須從具體實際出發，權衡利弊，擇利大于弊。

　　例如：架空線路的小電網，即網絡電容電流小，可選用中性點高值電阻器接地系統。

　　架空線路的大電網，即網絡電容電流較大，可選用中性點諧振接地系統。

　　城市電纜配電網，網絡結構較好，可選用中性點中值或低值電阻器接地系統。若要求補償網絡電容電流限制接地故障入地電流，可選用中性點經中值電阻器與消弧線圈并聯的接地方式。

　　中性點中值或低值電阻器接地方式及中值電阻器與消弧線圈并聯接地方式可以克服不接地和諧振接地方式存在的兩大弊端：(1)限制單相間歇性電弧接地時產生的瞬態過電壓和瞬態電流。(2)解決選線難，達到正確迅速選線斷開單相接地故障線路。

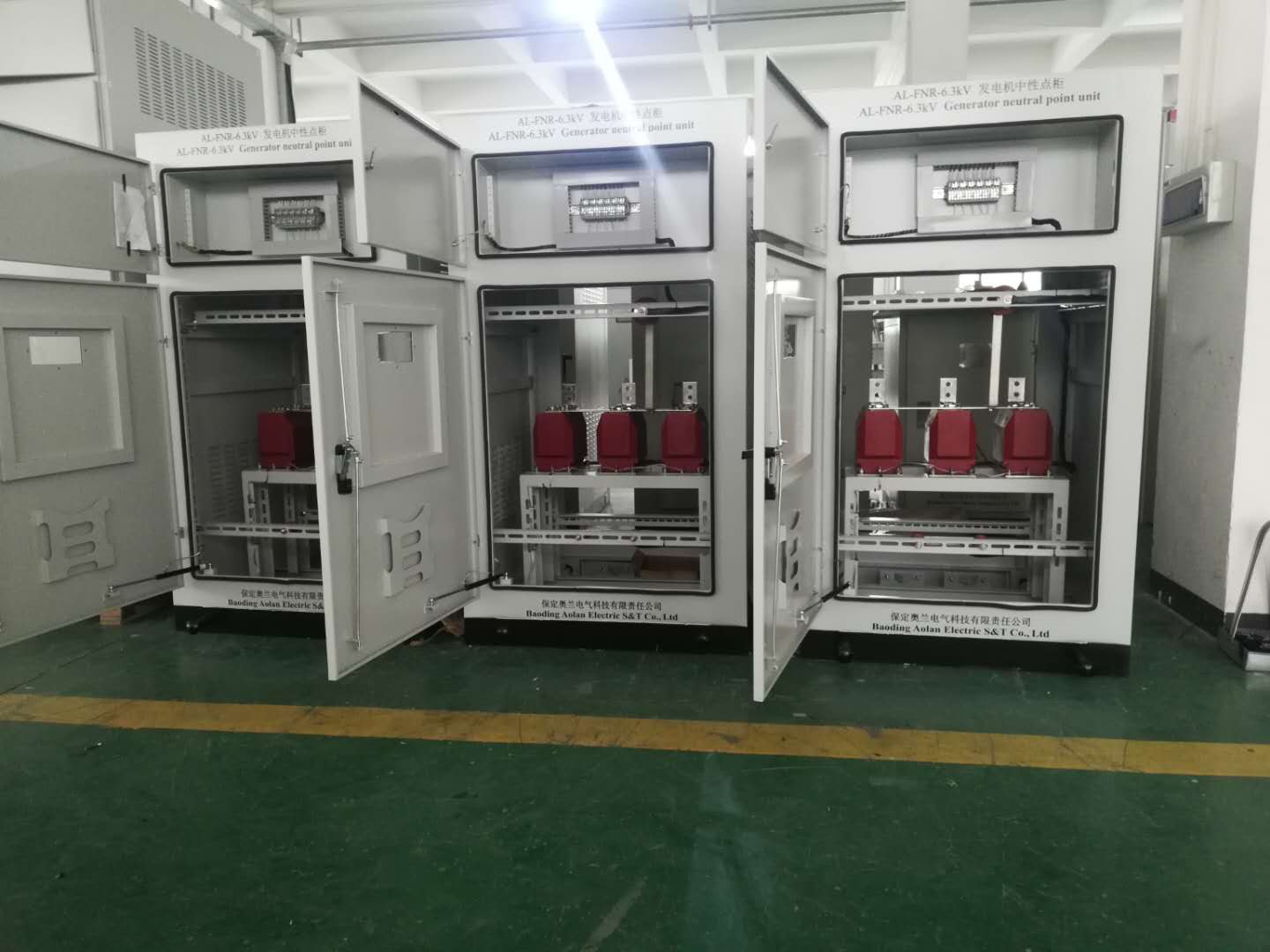

　　中性點經電阻接地在國外從上世紀 40 年代已開始使用，保定奧蘭電氣科技有限責任公司生產的中性點接地電阻柜，先后在深圳，上海，北京，天津，江蘇，福建等地區供電局及石化，鋼鐵，地鐵，發電廠行業使用。通過10多年電阻柜的使用表明，其性能先進，可靠。 歡迎咨詢選購。
