AL-BNR系列變壓器中性點接地電阻柜

一、概述

我公司長期致力于對中性點接地技術的產品研發、生產；對降低電網過電壓、提高電網的安全性、可靠性，具有良好的效果。我公司特殊不銹鋼合金材料，生產的系列不銹鋼中性接地電阻柜，用于 6～35kV交流電網中。在電纜供電的系統中，接地電容電流較大。當電流大于規定值時會產生弧光接地過電壓。采用中性點電阻接地方式的目的就是給故障點注入阻性電流，使接地故障電流呈阻容性質，減小與電壓的相位差，降低故障點電流過零熄弧后的重燃率，使過電壓限制在相電壓的2.6倍以內，提高繼電保護的靈敏度作用于跳閘，從而有效保護系統正常運行。

在6～35kV交流電網中，特別是以電纜供電的網絡采用電阻接地日益廣泛。但是，如果變壓器繞組為“△”接法，電網中性點需要接地時，必須加裝接地變壓器，然后在接地變壓器中性點與地之間裝設電阻器。

AL-BNR變壓器中性點接地電阻柜是我公司針對以上系統要求開發的包括接地變壓器在內的成套接地設備，可安裝于發電廠廠用電系統、變電所供電系統、工礦企業配電系統中，實現這些電網采用中性點經電阻接地的系統運行方式。

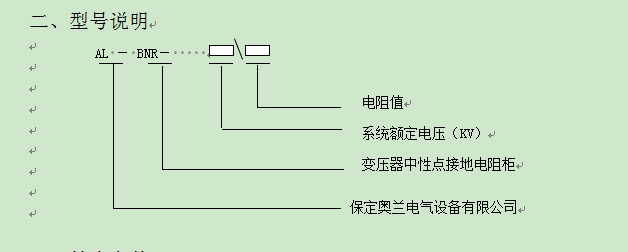

三、技術參數

1、海撥高度：不超過4000m

2、環境溫度：-40℃～+60℃

3、相對濕度：不大于95%（25℃）

4、安裝場所：空氣中不含化學腐蝕氣體和蒸汽，無爆炸性塵埃

5、電網頻率：48～52Hz（50 Hz系統），58～62 Hz（60 Hz系統）

6、適用于：戶內、戶外

7、電阻安裝點：正常狀態下中性點位移不超過運行相電壓的3%

注：特殊使用條件，請?jiān)谟嗀洉r(shí)詳細提出。

四.產品特點

1、針對性強，保護到位

AL-BNR變壓器中性點接地電阻柜適用于系統中性點采用小電阻或中電阻接地的場合。此時，電網出現單相接地故障時需立即跳閘切除故障線路。當電網出現單相接地時，接地電阻向接地點提供附加阻性電流，使接地電流呈阻容性質，從而保證產生的過電壓不超過2.6倍的相電壓。

2、結構緊湊，便于安裝

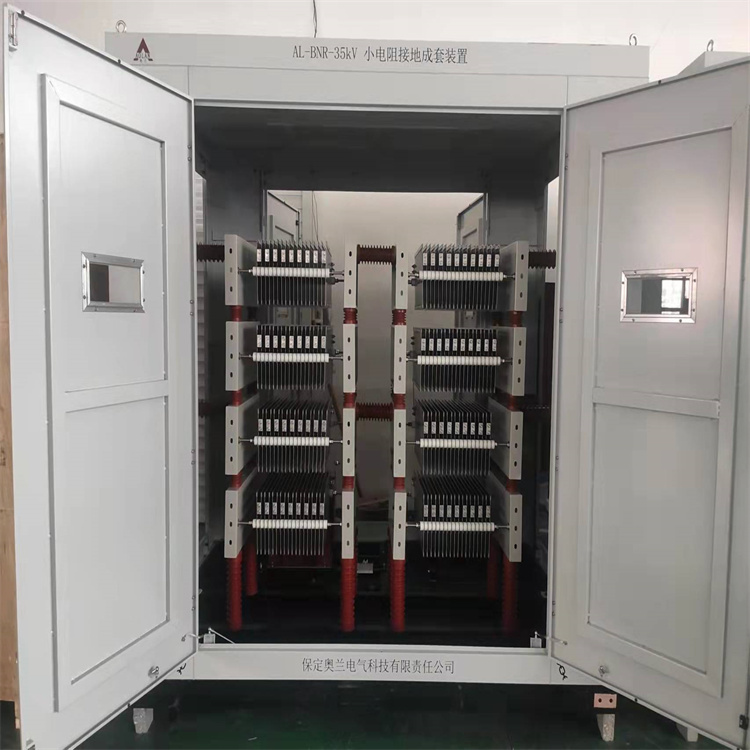

AL-BNR變壓器中性點接地電阻柜將零散的Z型接地變壓器（如系統無中性點引出則需加裝）、電阻器、電流互感器、測量?jī)x表、接地保護輸出端子等電器設備整體組合在一個封閉金屬柜內，而且可以選配隔離開關、避雷器，成套供貨，安全可靠性高，布置清晰整齊，便于安裝調試及操作維護。

3、選材考究，充分保證產品質量

AL-BNR變壓器中性點接地電阻柜內的接地變壓器為優質干式變壓器，其一次繞組為“ZN”形接線；電阻器采用不銹鋼鎳鉻合金（Cr20Ni80）材料制成，其導電率高、通流能力強、耐高溫、最高使用溫度可達1600℃；溫度系數小≤ -0.045% /℃、阻值穩定、耐腐蝕、防燃防爆、可靠性高。用合金材料組成的電阻全部采用電阻單元，以多個單元采用亞弧焊接而成框架式結構，電阻單元采用耐高溫絕緣子（高分子）支撐連接。根據不同的客戶要求我公司可提供進口電阻器。

4、監測功能齊全，并提供模擬量輸出

AL-BNR變壓器中性點接地電阻柜可配備電流互感器和動作記錄儀，正常時可監視中性點不平衡電流；出現單相接地故障時，可記錄動作次數；且可給保護和監控系統提供模擬量輸出；還可根據需要加裝專用避雷器。

5、技術力量雄厚，服務周到

我公司為專業生產廠家，技術力量雄厚，售前的技術交流咨詢可隨時到位。售后的安裝技術指導可按用戶要求及時進行。

五、常用規格型號、技術參數

6kV、10kV、35kV、66KV變壓器中性點接地電阻參數

可以按用戶要求設計制造各種電阻,電阻值從1Ω-2000Ω,允許通過電流1A-2000A.電阻值的誤差±3%.允許通流時間10s、15s、30s、60s。

六、外形及安裝

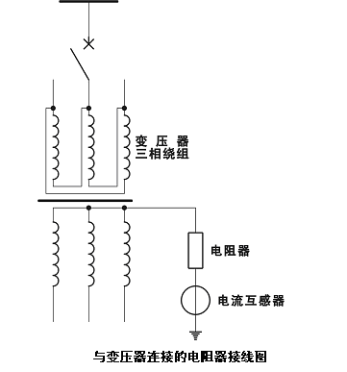

1、設備安裝接線圖如下圖所示

 2、電阻柜可固定于混凝土基礎臺上，以保持電阻水平。設備外殼應經柜腳接地螺栓可靠接地。電阻柜外型尺寸根據用戶具體參數而定。以下為AL-BNR-6/400的外形尺寸圖：

電阻柜外形尺寸（1200長×1200寬×1900高）

七、訂貨須知

訂貨時請告知以下參數

1.系統額定電壓:(Kv)

2.短時允許電流：（A）

3.標稱電阻值：（Ω）

4.是否加裝電流互感器（CT）:CT變比及容量，復合誤差；

6.進出線方式：上進下出，下進下出，可選；

7.短時允許通流時間：（S）

8.電阻柜的材質、柜體（IP）防護等級、色標及安裝地點；

9.是否需要加裝接地記錄及溫濕度控制裝置。
