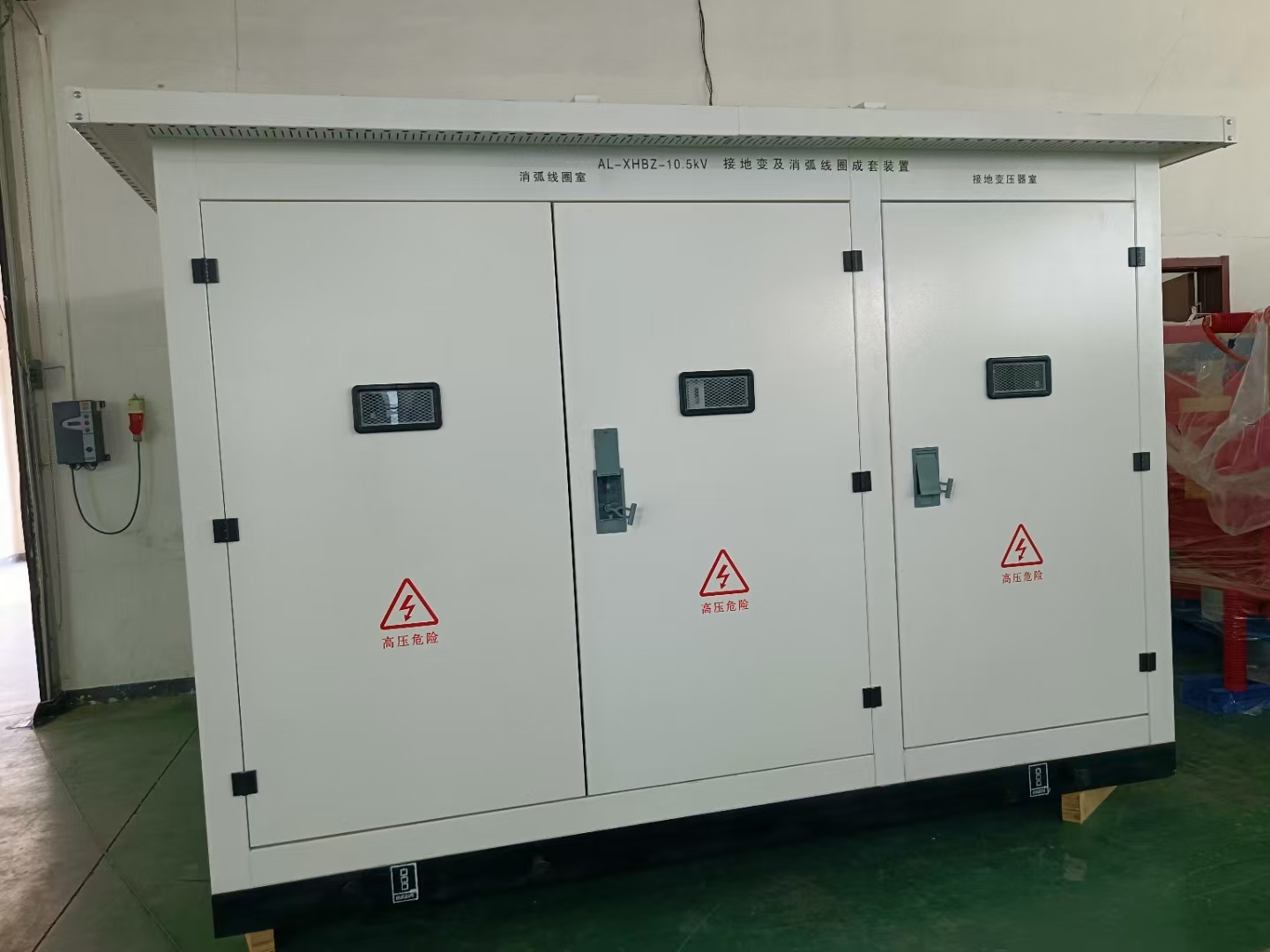

金博士110KV變電站項目用接地變消弧線圈成套裝置

具體使用環鏡如下：

1、 接地變壓器、消弧線圈

1） 安裝地點：戶內

2） 海拔高度： ≯1000m

3） 環境溫度：-25℃～+45℃；

4） 最大日溫差：25K

5） 空氣最大相對濕度：在空氣溫度+25℃時，相對濕度不超過90%

6） 耐地震能力：7度，水平加速度0.3g，垂直加速度0.3g

7） 污穢等級：D級

 2、 控制器

00001安裝地點：戶內

00002環境溫度：-25℃～+40℃

00003相對濕度：<95%

00004周圍無嚴重影響絕緣性能的污穢、無腐蝕性和爆炸性介質。

5.2.1 型式：干式，全絕緣

5.2.2 型號： DKSC-400/10.5-100/0.4

5.2.3 額定電壓： 10.5

5.2.4 頻率：50Hz

5.2.5 相數：三相

5.2.6 接線組別：ZNyn11

5.2.7 溫升：100K

5.2.8 絕緣水平：工頻(1min)耐受電壓：35kV（有效值），雷電沖擊耐受電壓：75kV

5.2.9 絕緣子爬電比距：2.5cm/kV

5.2.10 局放：≯10pC

5.2.11 冷卻方式：自冷

5.2.12 絕緣耐熱等級：F級

5.2.13 噪音：離本體2米處，≤55dB
